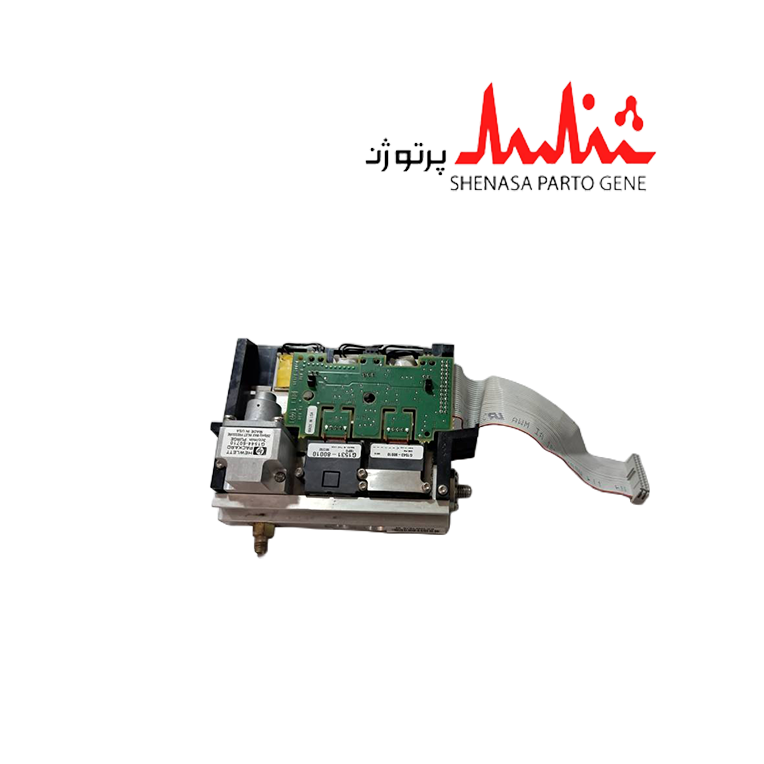

Agilent G1544-60500 Split/Splitless EPC Inlet Manifold Assemblyمحصول: Split/Splitless EPC Inlet Manifold Assembly
پارت نامبر:G1544-60500
شرکت سازنده: Agilent
راهنمای جامع خرید مجموعه منیفولد EPC ورودی اجیلنت ۶۸۹۰ | G1544-60500
راهنمای جامع مجموعه منیفولد EPC ورودی اجیلنت ۶۸۹۰ | G1544-60500
اگر دستگاه کروماتوگرافی گازی (GC) Agilent 6890 دارید، حتماً با عبارت Split/Splitless Inlet آشنا هستید. قسمت اصلی این بخش، مجموعه منیفولد EPC با شماره قطعه G1544-60500 است. این مجموعه، مسئولیت تنظیم لحظهای و فوقالعاده دقیق فشار و جریان گاز حامل را بر عهده دارد. بدون آن، تزریق نمونه به ستون کروماتوگرافی غیرممکن خواهد بود.
این مجموعه دقیقاً چیست؟
مجموعه G1544-60500 یک واحد کامل پنوماتیک به همراه کنترل رهای الکترونیکی است که به عنوان انژکتور (Injector) یا ورودی نمونه (Sample Inlet) دستگاه GC عمل میکند.
به زبان ساده: نمونه شما (مایع یا گاز) ابتدا وارد این مجموعه میشود. در اینجا، گاز حامل (معمولاً هلیوم، نیتروژن یا هیدروژن) با فشار دقیق و دمای کنترل شده، نمونه را به سمت ستون کروماتوگرافی هدایت میکند.
این مجموعه از هر دو حالت پشتیبانی میکند. تفاوت در غلظت نمونه است:
|
حالت |
کاربرد |
درصد نمونه ورودی به ستون |
|
Split Mode |
نمونههای غلیظ (مثل مواد پتروشیمی) |
فقط ۱% تا ۱۰% (بقیه خارج میشود) |
|
Splitless Mode |
نمونههای رقیق (مثل آلایندههای محیطی) |
بیش از ۹۰% (حداکثر حساسیت) |
وظیفه شیر G1544-60710 (همان S/SL Purge Valve) که داخل این مجموعه قرار دارد، دقیقاً سوئیچ کردن بین این دو حالت است.
اجزای داخلی مجموعه
- G1544-80500) Valve Block): مجرای عبور گازها، محل نصب شیرها و سنسورها
- G1544-60710) Purge Valve): تعیین کننده حالت Split یا Splitless
- G1531-80010) EPC 100 PSI) :کنترل فشار پایین (مثل فشار ستون)
- G1543-80010) EPC 250 PSI) :کنترل فشار بالا (مثل فشار ورودی)
- G1530-60670) Interface Board): ارتباط با برد اصلی دستگاه
نکته فنی: اگر یکی از این اجزا خراب شود، کل مجموعه عملکرد صحیحی نخواهد داشت. به همین دلیل است که این قطعات به صورت یک مجموعه کامل (G1544-60500) فروخته میشوند.
چگونه بفهمیم این مجموعه نیاز به تعویض دارد؟
- نوسانات فشار روی صفحه نمایش GC (فشار پایدار نیست)
- تغییر غیرمنتظره در زمان بازداری (Retention Time) ترکیبات
- پیغام خطای “EPC Fault” روی دستگاه
- نشت گاز از اطراف انژکتور
- عدم تکرارپذیری در تزریقهای متوالی
راهنمای تعویض
تعویض این مجموعه توسط کاربر معمولی توصیه نمیشود، اما اگر تکنسین ماهری هستید:
- گاز دستگاه را قطع کنید و منتظر تخلیه فشار باشید.
- دستگاه را خاموش و از برق بکشید.
- پنل جلویی GC را باز کنید.
- لولههای گاز (معمولاً با رنگهای آبی و قرمز مشخص میشوند) را با دقت جدا کنید.
- کابل ارتباطی (متصل به برد G1530-60670) را جدا کنید.
- چهار پیچ اصلی مجموعه را باز کنید.
- مجموعه قدیمی را خارج و مجموعه جدید G1544-60500 را جایگزین کنید.
- تمام اتصالات را محکم کنید و آزمون نشتی (Leak Test) انجام دهید.
قطعه جایگزین و سازگاری
Agilent 6890 Series (همه مدلها) : کاملاً سازگار
Agilent 6850 : سازگار نیست (سایز متفاوت)
Agilent 7890A/B : نیاز به آداپتور دارد (طراحی EPC متفاوت)
Agilent 8860/8890 : سازگار نیست (نسل جدید)
نکته: برای دستگاههای ۷۸۹۰، شماره قطعه معادل G4513-60500 است.
هشدار جدی: استفاده از قطعات غیر اصل در این مجموعه، میتواند به برد اصلی (G1530-60670) و سایر قطعات دستگاه آسیب دائمی وارد کند.
سوالات متداول
آیا میتوان فقط یکی از قطعات داخلی (مثل G1544-60710) را تعویض کرد؟
بله، در صورت موجود بودن قطعه به صورت جداگانه. اما معمولاً اجیلنت این قطعات را به صورت جداگانه نمیفروشد و فقط مجموعه کامل G1544-60500 را عرضه میکند.
هر چند وقت یکبار باید تعویض شود؟
در شرایط عادی، کل عمر دستگاه (۱۰ تا ۱۵ سال). فقط در صورت خرابی یا نشتی تعویض میشود.
فرق بین G1544-60500 و G1544-80500 چیست؟
G1544-80500 فقط بدنه فلزی (Valve Block) است. G1544-60500 کل مجموعه شامل بدنه + شیر + ماژولهای EPC است.
جمعبندی نهایی (Final Summary)
مجموعه Agilent G1544-60500 Split/Splitless EPC Inlet Manifold Assembly یک قطعه حیاتی، دقیق و گرانقیمت در دستگاه GC اجیلنت ۶۸۹۰ است. این مجموعه، کنترل کامل فشار و جریان گاز حامل را در هر دو حالت Split و Splitless بر عهده دارد.
اگر دستگاه شما علائم خرابی نشان میدهد (نوسان فشار، خطای EPC، عدم تکرارپذیری)، اولین گزینه بررسی و احتمالاً تعویض همین مجموعه است.
